微細加工

微細加工とは
石英ガラスは、透明度が高くて美しい。
二十代頃に夢見た宝石職人を思い出す。

工場ではガラスを少しずつ削り、精密部品をつくる。
日々繰返される作業の中で、繊細さを極めたいと思った。

それを行うには、刃物の情報を集め、切削設定を変えて試さなければならない。僅かな設定の違いでも、異なる結果となるからだ。
その様子は、傍から見れば地味な作業の繰返しに見えるだろう。

でも、手の平に載せたガラスは、微細な加工を施すことで、無限の可能性が広がる。
見つめる先には未来があると信じている。

研削による正確な加工

当社の微細加工は、主軸回転数50000回転の
マシニングセンタで行っています。

この研削による加工法は、レーザー加工や
エッチング、超音波加工などと比較した場合、
機械の動きをガラス面にもっとも正確に写す
事が出来る特徴があります。

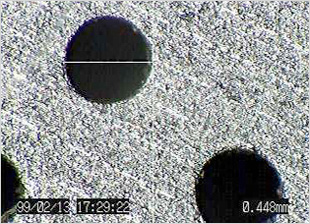

単結晶シリコンへのφ0.45mmの穴加工

微細穴の加工実績

材質 穴径(mm) 深さ(mm)
石英 0.3 4
0.1 1
パイレックス 0.3 4
0.05 0.3
シリコン 0.45
セラミックス 0.15 1.5
その他樹脂 0.05 0.3

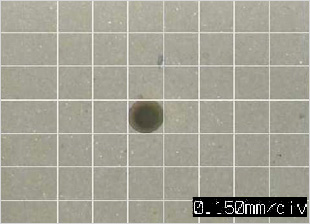

アルミナへのφ0.15mmの穴加工

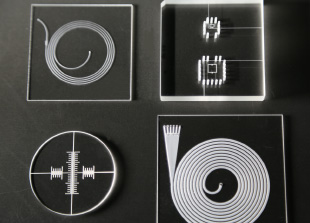

細溝加工

幅0.3mm 深さ1mmの細溝加工も行えます。
微細加工用ツールは一般的に工具径の10倍が刃長となるため、穴加工で穴径の8倍、溝加工で使用工具径の6倍程度の深さが安定して加工できる範囲となります。

オプティカルコンタクトによる接合を組み合せることにより、溝加工を行ったものに蓋をして、マイクロ流路を製作することも可能です。
